PCB 板打樣選華芯：真空回流焊實現低空洞率

在新能源兩輪車產業邁向高質量發展的當下，某品牌作為全球電動車行業的帶頭品牌，始終以“科技賦能品質”為主要，對主要部件的工藝標準提出嚴苛要求。近日，廣東華芯半導體技術有限公司（以下簡稱“華芯半導體”）受邀為某品牌新一代電動車控制器面板提供真空回流焊設備考察打樣服務 —— 此次打樣在華芯半導體自有車間的打樣區開展，采用華芯自主研發的真空回流焊設備。憑借該設備在低空洞率控制、工藝穩定性上的優良表現，打樣以 “焊點空洞率＜5%、焊接良率100%”的優異成果收官，不僅滿足質量標準，更贏得其技術團隊的高度認可，為后續合作洽談奠定堅實基礎。

一、考察背景：嚴苛篩選下的技術驗證

電動車控制器作為整車“動力指揮中心”，其主要部件控制器面板的焊接質量，直接關系到車輛動力輸出平順性、續航穩定性與安全可靠性。此次研發的新一代控制器面板，集成了高集成度芯片、高效功率模塊及微型電容電阻，需滿足 “-30℃至120℃寬溫工況、5000小時無故障運行”的行業高標準，尤其對焊點空洞率要求控制在5%以內 —— 這一指標遠超普通電動車控制器的8%行業均值。

為篩選出能匹配該高標準的設備供應商，啟動了多輪考察評估，華芯半導體是其重點考察的設備企業之一?！按饲拔覀円褜?duì)幾款同類設備開展考察打樣，要么空洞率波動在6%-9%，要么焊接后模塊存在局部氧化，難以滿足量產質量要求?！?品牌研發中心工藝負責人表示，選擇華芯半導體參與考察，一方面是看中其在新能源汽車電子領域的成熟經驗（服務比亞迪BMS模塊、上汽信耀車載雷達），可遷移至兩輪車控制器焊接場景；另一方面，華芯真空回流焊設備“空洞率≤2%” 的技術參數與其品質追求高度契合，且支持定制化工藝調試，能快速響應新一代控制器面板的考察打樣需求，此次選擇在華芯車間打樣區開展測試，也便于更直觀觀察設備的實際運行狀態與技術團隊的服務能力。

二、打樣現場：華芯車間內精細協作，設備實力通過考察驗證

考察打樣工作在華芯半導位置于廣東的車間打樣區開展，該區域配備專業環境、完善的檢測輔助設備及標準化操作流程，能為考察打樣提供穩定的測試條件。華芯技術團隊與某電動車工程師組成專項小組，全程同步記錄設備性能數據，作為后續評估的主要依據。

前期準備階段，雙方針對控制器面板的元器件分布特點，共同優化考察用工藝參數：華芯技術人員通過設備內置的100+行業模板，快速調用“車規級電子焊接”基礎參數，再結合電動車模塊的焊接需求，將腔體真空度設定為0.8kPa（氧氣含量≤20ppm），回流階段溫度精細控制在230℃-240℃，并調整冷卻速率至 4℃/s，避免元器件因溫差過大產生應力損傷 —— 這些參數設置全程由客戶工程師監督確認，確保符合其實際生產需求，華芯打樣區的專業團隊也同步提供參數調試建議，保障工藝方案的合理性。

設備運行過程中，華芯真空回流焊設備的主要優勢逐一通過驗證：7英寸現實屏清晰顯示真空度、溫度、氣體流量等關鍵數據，波動范圍控制在極小區間——腔體真空度穩定在0.8±0.05kPa，爐內溫度均勻性偏差≤±2℃，完全適配面板上不同元器件的焊接需求?！叭A芯打樣區環境規范，設備操作便捷，參數調整響應快，且運行噪音低于60分貝，車間環境友好度遠超我們之前考察的部分企業現場。” 客戶工程師在現場考察記錄中如此評價，同時對設備運行過程中的數據穩定性給予高度肯定。

整個考察打樣流程高效順暢，從面板上料、設備運行到冷卻完成，單批次耗時只 25分鐘，較客戶預設的30分鐘標準縮短15%，為后續若達成合作后的量產效率提升提供了重要參考數據，也讓客戶團隊直觀感受到華芯設備在實際生產場景中的應用潛力。

三、檢測結果：數據遠超預期，獲客戶高度認可

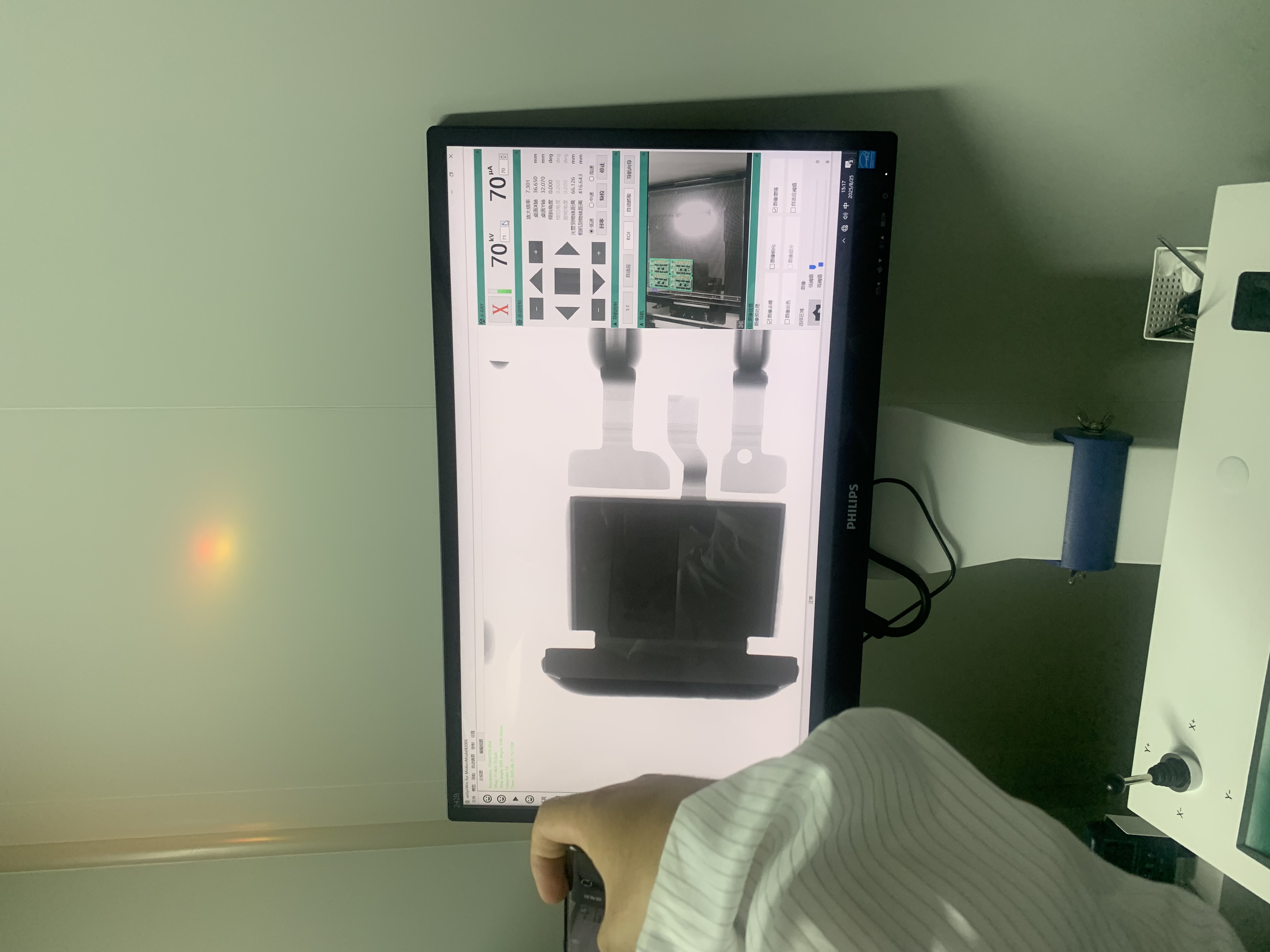

打樣完成后，雙方共同在華芯車間打樣區配套的檢測區域，采用X射線檢測儀（X-Ray）對控制器面板進行全維度檢測，檢測數據作為主要考察指標，結果遠超預期：

1.空洞率超前：模塊主要焊點平均空洞率只3.8%，遠低于客戶設定的5%考察標準上限，且無單個焊點空洞率超4.5%的情況，達到車規級A類標準，能有效降低長期使用中的接觸電阻與局部過熱風險；

2.焊接質量穩定：芯片、電容等元器件焊點無虛焊、橋連現象，焊料潤濕角均在35°-42° 的理想范圍，金屬間化合物層厚度均勻（2.8-3.5μm），確保電氣性能與機械強度雙達標；

3.可靠性過關：經華芯打樣區的冷熱沖擊測試設備（-30℃×30min→120℃×30min，循環 30 次）檢測后，焊點無開裂、脫落，導通壓降等關鍵電氣參數無明顯變化，滿足客戶對控制器面板的長期可靠性要求。

看到檢測報告時，客戶工程師難掩滿意：“這是我們新一代控制器面板考察打樣中很滿意的一次！華芯的設備不僅精細達到空洞率要求，在華芯打樣區的測試過程也讓我們看到了設備的穩定性和團隊的專業性 —— 之前考察的同類設備單批次打樣需30分鐘以上，華芯設備縮短到25分鐘，且連續10批次打樣數據波動極小，為我們后續的供應商評估提供了優良選擇方向?！彼M(jìn)一步透露，將把華芯半導體納入重點潛在合作方名單，下一步將圍繞設備批量適配性、售后服務體系等維度開展深入洽談。

四、華芯實力：以技術優勢贏得考察認可，期待深化合作

此次在華芯車間打樣區為客戶提供考察打樣服務并獲得認可，是華芯半導體技術實力與服務能力的雙重體現。作為專注于半導體、汽車電子、SMT 真空熱能焊接設備的 “專精特新” 企業，華芯半導體自成立以來，始終以 “解決行業焊接痛點”為主要，憑借三大優勢在考察評估中脫穎而出：

1.主要技術過硬：自主研發的分步抽真空技術（至多支持5步）、PID智能控溫算法，可實現低空洞率（≤2%）、高精度溫控（均勻性偏差≤±2℃），適配不同行業的焊接需求，此次在自有打樣區的測試數據，充分驗證了技術的穩定性與實用性；

2.產品性價比高：設備主要部件（真空泵、加熱管）均采用進口品牌，使用壽命可達8000小時以上，且能耗比行業平均水平低 15%-20%，若后續達成合作，能幫助客戶降低長期運營成本；

3.服務體系完善：不僅擁有規范的車間打樣區，能為客戶提供直觀的設備測試場景，還針對客戶的考察需求，提供 “快速工藝調試 - 現場技術支持 - 全程數據記錄” 的定制化服務，只用2天就完成適配客戶控制器面板的參數優化，展現出高效的服務能力。

目前，華芯半導體的設備已廣泛應用于新能源汽車、兩輪車、半導體封裝等領域，服務華為、比亞迪、華潤微、斯達半導等企業。未來，華芯將持續聚焦新能源交通工具電子的技術需求，加大研發投入，優化設備性能，完善車間打樣區的測試服務能力，期待能與電動車行業帶頭品牌達成深度合作，不僅為其提供更優良的焊接解決方案，也助力更多企業通過實地考察打樣，直觀感受高精度焊接技術的實力，共同推動中國制造業向智能化升級。

若您的企業正處于半導體焊接設備考察篩選階段，或在電動車電子部件、半導體封裝等領域存在工藝難題，歡迎前往廣東華芯半導體技術有限公司車間打樣區，實地考察并體驗定制化考察打樣服務，獲取專屬解決方案，共同驗證高精度焊接技術的價值！
